کولر گازی کابینتی با راندمان بالا برای سیستم های خنک کننده صنعتی

تهویه مطبوع کابینتی HISURP برای محفظه های الکتریکی، کابینت های CNC، پانل های PLC و سیستم های کنترل صنعتی

وقتی خریداران به دنبال یک خنک‌کننده پنلی قابل اعتماد می‌گردند، معمولاً سؤالات عملی مشابهی می‌پرسند: چگونه کابینت‌های برق را بدون وارد کردن گرد و غبار به داخل خنک نگه دارم؟ آیا باید یک دستگاه نصب شده در بالا یا دیواری را انتخاب کنم؟ چگونه ظرفیت خنک کننده مناسب را انتخاب کنیم؟

HISURPبا خط تولیدی که به طور خاص برای خنک کننده محفظه الکتریکی طراحی شده است، نه تهویه مطبوع عمومی اتاق، پاسخ های روشنی می دهد.

HISURP که توسط Ningbo Hicon Industry ساخته شده است، توسط شرکتی با تجربه خنک‌کننده صنعتی که به سال 1972 برمی‌گردد و از سال 2003 بر روی سیستم‌های تهویه مطبوع صنعتی و سیستم‌های تهویه مطبوع تجاری متمرکز شده است، پشتیبانی می‌شود. شرکای مانند ABB، اشنایدر، تویوتا، COFCO، Novenco و Toray.

تهویه مطبوع کابینتی معمولاً کولر پانلی، تهویه مطبوع محفظه یا واحد خنک‌کننده کابینت الکتریکی نیز نامیده می‌شود. هدف آن ساده اما حیاتی است: گرما را از کابینت های برق مهر و موم شده حذف می کند در حالی که گرد و غبار بیرونی، غبار روغن، هوای مرطوب و آلاینده های خورنده را از وسایل الکترونیکی حساس دور نگه می دارد. برای PLC ها، درایوهای سروو، اینورترها، کنترل های سوئیچ، کنترلرهای CNC، تجهیزات مخابراتی و ابزار دقیق، این تفاوت جزئی نیست. این به طور مستقیم بر زمان کار، قابلیت اطمینان و عمر سرویس تأثیر می گذارد.

چرا کابینت های برقی به کولر گازی کابینتی اختصاصی نیاز دارند؟

روش های خنک کننده سنتی مانند فن های اگزوز یا تهویه طبیعی اغلب دیگر کافی نیستند. کابینت های الکتریکی مدرن حاوی قطعات الکترونیکی فشرده و با چگالی بالا هستند که گرمای قابل توجهی تولید می کنند. در عین حال، هوای کارخانه ممکن است حاوی گرد و غبار، الیاف، بخار روغن یا رطوبت باشد. اگر به سادگی کابینت را با هوای بیرون تهویه کنید، ممکن است گرما را فقط به طور موقت کاهش دهید و در عین حال آلودگی‌هایی را که به وسایل الکترونیکی آسیب می‌رسانند وارد کنید.

به همین دلیل است که HISURP بر خنک سازی + محافظت از گرد و غبار + رطوبت زدایی در یک محلول فشرده تمرکز می کند.

تهویه مطبوع پنلی HISURP چگونه کار می‌کند؟

HISURP از اصل تبرید تغییر فاز استفاده می کند. کمپرسور گاز مبرد با دمای بالا و فشار بالا را به کندانسور تخلیه می کند و در آنجا به مبرد مایع تبدیل می شود. پس از دریچه گاز، مبرد وارد اواپراتور می شود و گرما را از هوای داغ داخل کابینت برق جذب می کند. سپس مبرد دوباره به گاز تبخیر شده و به کمپرسور باز می گردد و چرخه را به طور مداوم تکرار می کند.

مزایای اصلی

1. کنترل دما دقیق برای عملیات محفظه پایدار

کاربران می توانند دمای کار در داخل کابینت برق را با توجه به نیازهای کاربردی واقعی تنظیم کنند. محدوده تنظیم دمای استاندارد 20+ تا 38+ درجه سانتی گراد است. بسته به مدل و نیاز پروژه، کنترل مکانیکی یا کنترل میکرو کامپیوتری با نمایشگر LED می تواند اعمال شود.

2. خنک کننده و رطوبت زدایی در یک واحد

بسیاری از خرابی های الکتریکی نه تنها به دلیل گرما، بلکه در اثر ترکیب گرما و رطوبت ایجاد می شوند. واحدهای HISURP خنک‌کننده رطوبت‌زدایی را فراهم می‌کنند، به حفظ رطوبت و دمای مناسب‌تر در داخل کابینت کمک می‌کنند و خطر تراکم و خوردگی را کاهش می‌دهند.

3. ساختار مهر و موم شده به جلوگیری از ورود گرد و غبار کمک می کند

کولر گازی کابینتی دیواری یا کولر گازی کابینتی که به درستی منطبق است با یک محفظه الکتریکی مهر و موم شده کار می کند تا هوای داخل از گرد و غبار کارگاه، الیاف، غبار روغن و ذرات معلق در هوا جدا بماند.

4. گردش سریع و یکنواخت جریان هوا

این واحد از یک فن سانتریفیوژ روتور خارجی با کیفیت بالا با ساختار فشرده، جریان هوای زیاد، فشار استاتیکی بالا، لرزش کم و صدای کم استفاده می کند. این به خنک شدن سریع کابینت و کاهش نقاط داغ اطراف PLC ها، VFD ها، درایوهای سروو و ماژول های برق کمک می کند.

5. کمپرسور دوار کارآمد

HISURP از یک کمپرسور چرخشی کاملاً بسته با راندمان انرژی بالا و مصرف انرژی کم استفاده می کند. با اقدامات تعبیه شده برای کاهش لرزش، واحد به آرامی و بی صدا کار می کند، که در محیط های کنترل دقیق بسیار ارزشمند است.

6. مبدل حرارتی با راندمان بالا

مبدل حرارتی از لوله های مسی رزوه ای داخلی با پره های آلومینیومی استفاده می کند که عملکرد انتقال حرارت و سیستم EER را بهبود می بخشد و در عین حال از عملکرد طولانی مدت پایدار پشتیبانی می کند.

7. فیلتر اولیه استاندارد در سمت کندانسور

یک فیلتر اولیه در سمت کندانسور به جلوگیری از ورود گرد و غبار، روغن و مواد زائد به مبدل حرارتی یا فن کمک می کند و باعث بهبود پایداری کلی سیستم و افزایش طول عمر می شود.

8. جهت خروجی هوای سرد قابل تنظیم

خروجی هوای سرد مجهز به یک دفلکتور است، بنابراین جهت تخلیه قابل تنظیم است، به توزیع بهینه جریان هوا کمک می کند و دمای کابینت را یکنواخت تر می کند.

9. نصب انعطاف پذیر و نگهداری راحت

این دستگاه جمع و جور، سبک، آسان برای نصب و سرویس دهی راحت است. پس از نصب و اتصال برق، می تواند بدون راه اندازی پیچیده در اکثر برنامه های استاندارد کار کند.

نصب شده در بالا یا دیوار نصب شده: کدام یک را باید انتخاب کنید؟

این یکی از مهمترین سؤالات خریداران است و مستقیماً بر راندمان نصب و عملکرد جریان هوا تأثیر می گذارد.

یک کولر گازی کابینتی دیواری بر روی دیوار کناری محفظه برق نصب شده است. این فرمت پرکاربردترین است زیرا دسترسی به آن برای نگهداری آسان است و برای بسیاری از کابینت های کنترل همه منظوره مناسب است.

ظرفیت های خنک کننده معمولی برای مدل های دیواری:

300 وات، 600 وات، 1000 وات، 1500 وات، 2000 وات، 2500 وات، 3500 وات، 4000 وات

بهترین برای:

- کابینت کنترل دستگاه CNC

- کابینت های کنترل خط اتوماسیون

- کابینت تجهیزات مخابراتی

- کابینت اینورتر و سروو کنترل

- پروژه های مقاوم سازی با فضای نصب جانبی

نوع درب نصب شده / نیمه جاسازی شده

این یک نسخه نصب شده جانبی است که برای بهبود ظاهر یا کنترل فضا تا حدی در کابینت تعبیه شده است.

ظرفیت های معمولی:

600 وات، 1000 وات، 1500 وات، 2000 وات، 2500 وات

بهترین برای:

- خطوط فشرده که در آنها باید برجستگی بیرونی کاهش یابد

- تجهیزات OEM با طراحی کابینت یکپارچه تمیزتر

کولر گازی کابینتی بالا

یک تهویه مطبوع کابینت در بالای کابینت در بالای کابینت نصب می‌شود و مخصوصاً زمانی مفید است که فضای کناری محدود است یا درهای جانبی باید روشن بمانند.

ظرفیت های خنک کننده معمولی:

1000 وات، 1500 وات

بهترین برای:

- راهروهای نصب باریک

- ماشین ابزار با فاصله جانبی محدود

- کابینت هایی که به هوای بالا به پایین نیاز دارند

چگونه کولر گازی کابینتی مناسب انتخاب کنیم؟

1. بار حرارتی داخل کابینت

مجموع گرمای آزاد شده توسط درایوها، PLCها، منابع تغذیه، ترانسفورماتورها، رله‌ها و سایر وسایل الکترونیکی را محاسبه کنید. بزرگی بیش از حد ممکن است هزینه را افزایش دهد و خطر تراکم را افزایش دهد.

2. ابعاد کابینت و وضعیت آب بندی

کولر گازی کابینتی با یک محفظه نسبتاً مهر و موم شده بهترین کار را انجام می دهد. نشت هوا راندمان خنک کننده را کاهش می دهد و ممکن است اجازه دهد هوای مرطوب یا گرد و غبار وارد شود.

3. دمای محیط و سطح آلودگی

اگر محل داغ، گرد و غبار، روغنی، مرطوب یا خورنده باشد، یک محلول سردخانه مهر و موم شده بسیار مناسب تر از تهویه با فن است.

4. موقعیت نصب

بر اساس طراحی کابینت و دسترسی به تعمیر و نگهداری، زود تصمیم بگیرید که آیا پروژه شما نیاز به نصب در بالا دارد یا دیوار.

5. شرایط زهکشی و نیاز کنترل

اگر لوله تخلیه وجود ندارد، مدلی با مخزن آب در نظر بگیرید. اگر پروژه به نمایش و کنترل دقیق تری نیاز دارد، گزینه های کنترل میکرو کامپیوتر و نمایشگر LED را بخواهید.

نحوه محاسبه ظرفیت خنک کننده کابینت

1. مساحت سطح A = 2 × (طول × ارتفاع + عرض × ارتفاع + طول × عرض) را برای تعیین مساحت سطح کابینت محاسبه کنید.

2. اختلاف دما ΔT = دمای خارجی منهای دمای داخلی هدف را برای تعیین تفاوت دمای داخلی و خارجی محاسبه کنید.

3. انتقال حرارت از طریق دیوار جعبه را محاسبه کنید: Qs = 5.5 × A × ΔT، نرخ انتقال حرارت را به دست می‌دهد.

4. ظرفیت خنک‌کننده تهویه مطبوع Qo = 1.2 × (Qs + Qi تولید گرمای داخلی)، تعیین ظرفیت خنک‌کننده مورد نیاز.

اطلاعات فنی اجمالی کولر گازی کابینتی

چرا HISURP؟

قدرت تولید ما:

HISURP یک تولید کننده تخصصی تهویه مطبوع صنعتی با موارد زیر است:

- تجربه خنک کننده صنعتی به سال 1972 باز می گردد

- از سال 2003 روی تهویه مطبوع صنعتی و تهویه مطبوع تجاری تمرکز کنید

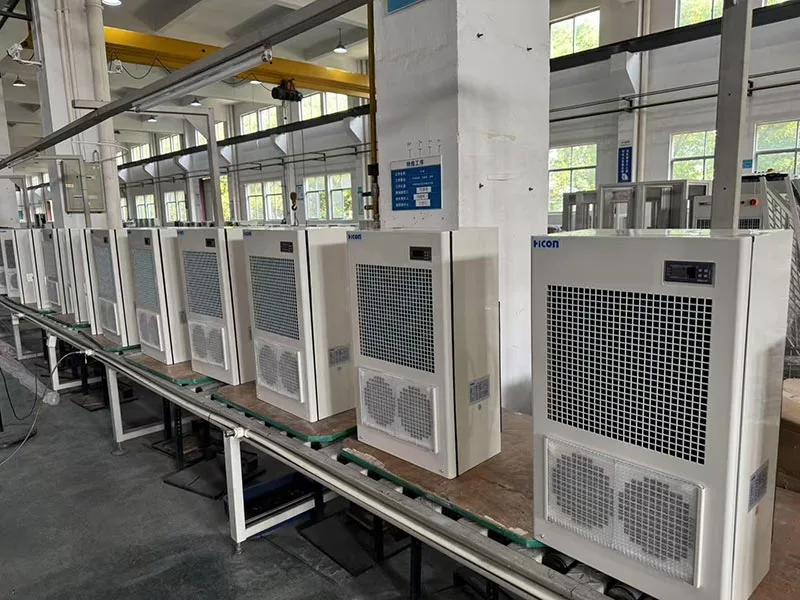

- کارگاه تولیدی 150000 متر مربع

- بیش از 400 کارمند

- 123 اختراع

- آزمایشگاه ها و اتاق های آزمایش کلاس ملی CNAS

- امکانات تولید وارداتی و سیستم های کنترل کیفیت بالغ

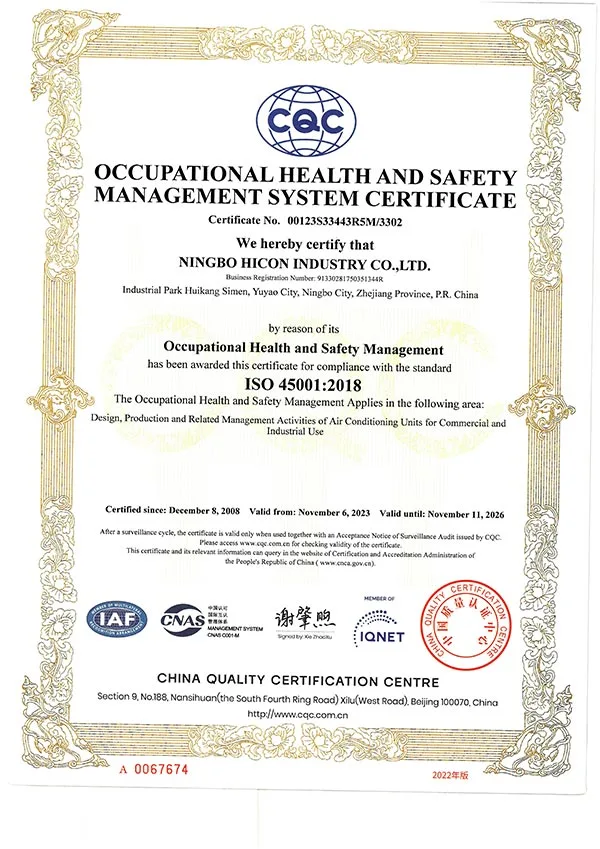

- گواهینامه ها شامل ISO9001، ISO14001، ISO45001، CE، UL، CB و موارد دیگر

-تجارب صادراتی غنی، کولر گازی کابینتی در حال حاضر به کشورهای عربستان، یونان، مکزیک، قطر، صربستان و غیره صادر می شود.

-سفارشی‌سازی غیراستاندارد برای سناریوهای مختلف: مدل‌های منبع تغذیه سه فاز 460 ولت و 48 ولت DC به‌صورت عمده به یونان و عربستان سعودی صادر شده‌اند و با مشخصات شبکه متفاوت برای برآورده کردن نیازهای منطقه سازگار شده‌اند.

پوشش فولاد ضد زنگ، مدل‌های دمای محیطی با دمای بالا 60 درجه سانتی‌گراد که به‌طور خاص برای کابینت‌های اینورتر فتوولتائیک خاورمیانه طراحی شده‌اند. مدل‌های دارای رابط‌های RS485 از خواندن Modbus از راه دور دما، جریان و کدهای خطا پشتیبانی می‌کنند و امکان ادغام در سیستم‌های نظارت متمرکز از طریق رایانه‌های میزبان را فراهم می‌کنند.

همکاری فنی با متخصصان ژاپنی

خط خنک کننده کابینت با همکاری شرکت های ژاپنی از جمله KOUWAKOUGYO و Apiste توسعه یافته است. این برای خریدارانی که به منطق طراحی پایدار، تجربه خنک‌کننده محفظه ثابت و بلوغ محصول اهمیت می‌دهند، ارزش می‌افزاید.

قابلیت سفارشی سازی

HISURP می تواند پشتیبانی کند:

- پارامترهای سفارشی

- نیازهای ظاهری و رنگی متفاوت

- گزینه های مبرد سازگار با محیط زیست

- راه حل های فرکانس ثابت یا فرکانس متغیر، در صورت لزوم

- OEM و سازگاری مبتنی بر پروژه

این به ویژه برای سازندگان ماشین، سازندگان کابینت کنترل و توزیع کنندگان خارج از کشور مفید است.

صنایع کاربردی معمولی

محصولات تهویه مطبوع پنل HISURP برای طیف وسیعی از بخش‌ها مناسب هستند:

- ماشین ابزار CNC

- ماشین آلات پلاستیک

- مخابرات

- ماشین آلات مواد غذایی

- تجهیزات نساجی

- ماشین آلات نجاری

- متالورژی

- خطوط تولید تنباکو

- کابینت های کنترل VFD

- کابینت PLC

- سیستم های کنترل سروو

- کابینت سوئیچ و محفظه ابزار دقیق

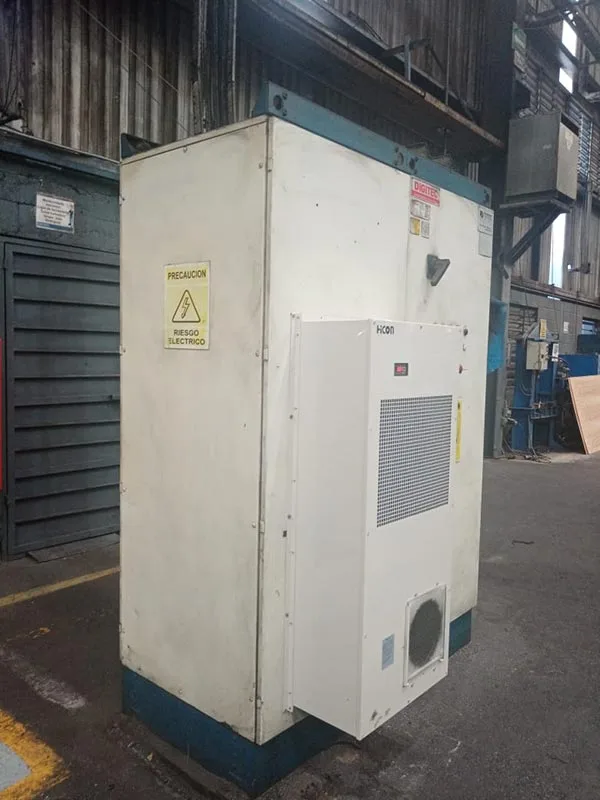

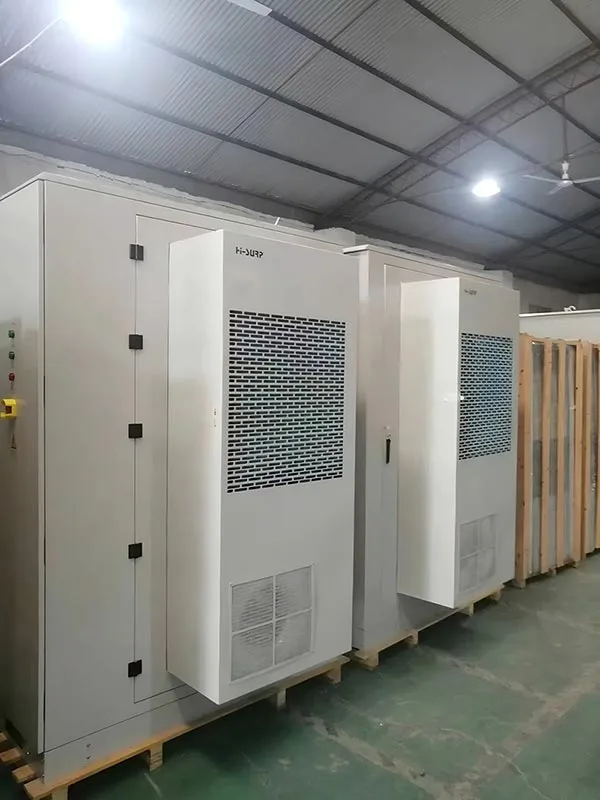

صحنه نصب
