کولر گازی جرثقیل اسپلیت مستقیم کارخانه ای

انواع کولر گازی اسپلیت کرین؟

سه نوع تهویه مطبوع جرثقیل اسپلیت HISURP وجود دارد:

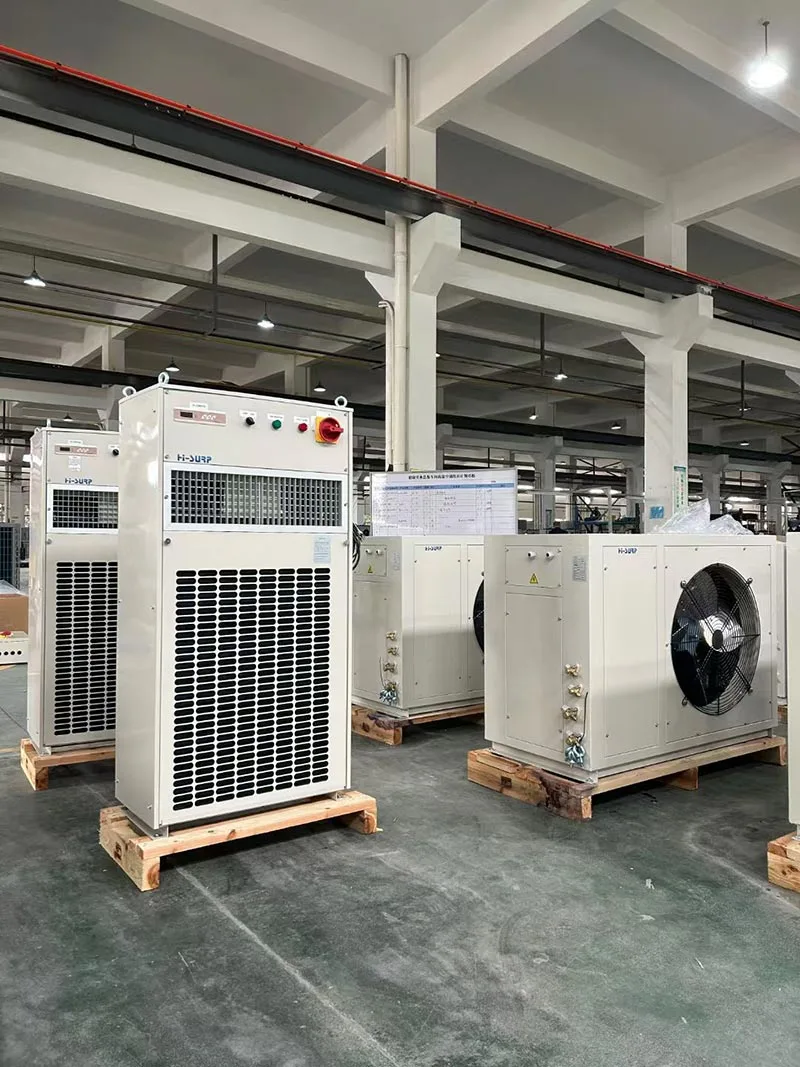

برای سیستم های تهویه مطبوع جرثقیل کف دوشاخه،HISURPدارای سری B، مناسب برای کابین هایی که دارای فضای کافی برای کف هستند.

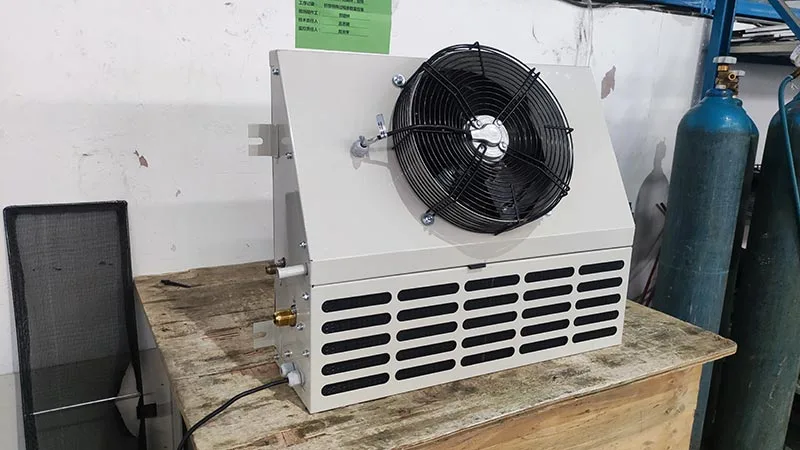

برای سیستم های تهویه مطبوع جرثقیل دیواری اسپلیت، HISURP دارای سری BD/BG، از نظر ظاهری مشابه، با سطح شیب دار و اندازه جمع و جور است. برای نصب BG/BD توجه ویژه ای لازم است (به دلیل موقعیت های مختلف قطره چکه ها، تبخیر مبرد می تواند باعث میعان شود).

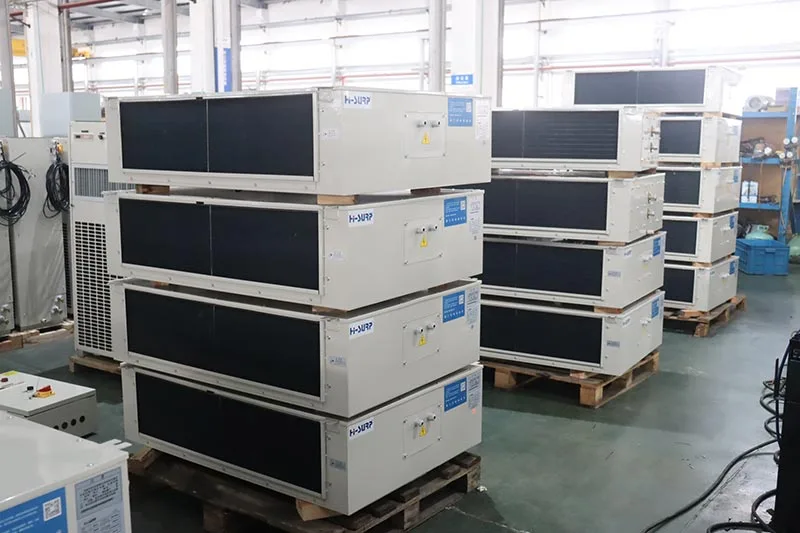

برای تهویه مطبوع جرثقیل سقفی اسپلیت، HISURP دارای سری BX است که معمولاً در مرکز سقف قرار می گیرد و خروجی هوا در پایین و هوای برگشتی در دو طرف جلو و عقب قرار می گیرد.

مروری بر تهویه مطبوع جرثقیل اسپلیت HISURP

ظرفیت خنک کننده: 4 ~ 24 کیلو وات

ظرفیت گرمایش: 3 ~ 10 کیلو وات

مبرد: R134a، R142b، R227ea، R515B، R236fa

منبع تغذیه: AC380/400/440-3PH-50Hz/60Hz

شرایط کار خنک کننده: دمای محیط DB: 45 درجه سانتیگراد. DB/WB داخلی 30/24 درجه سانتیگراد است

لوله های مسی: مورد نیاز

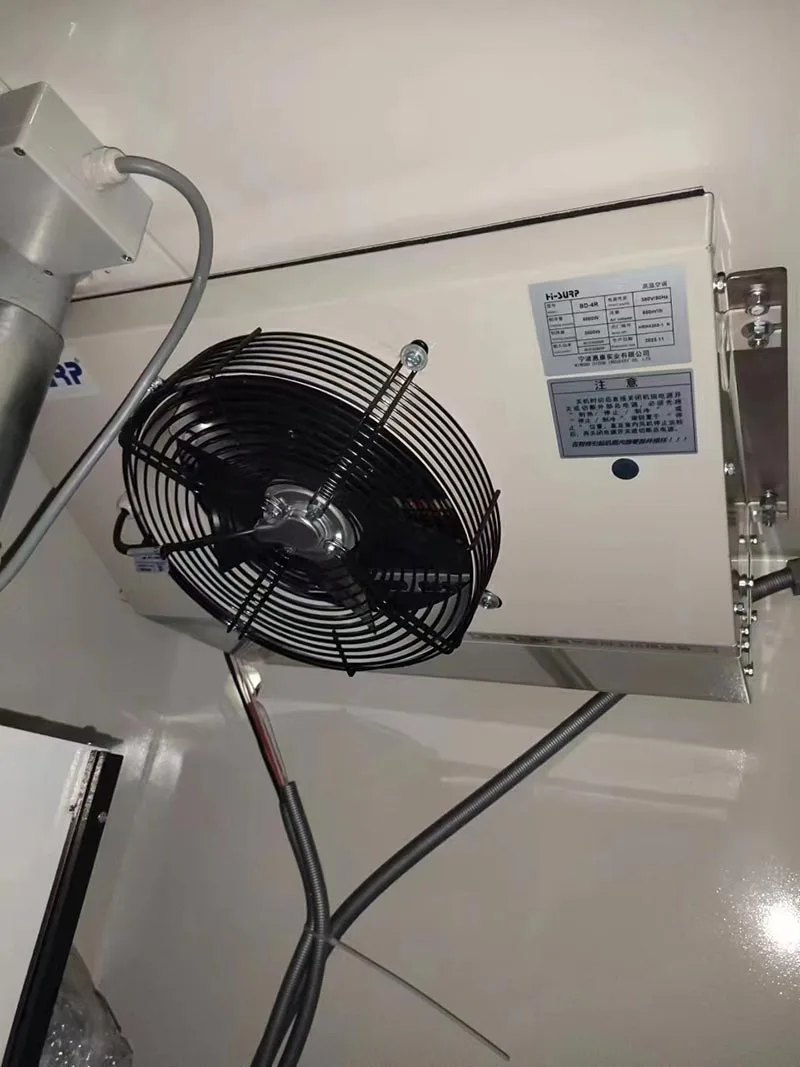

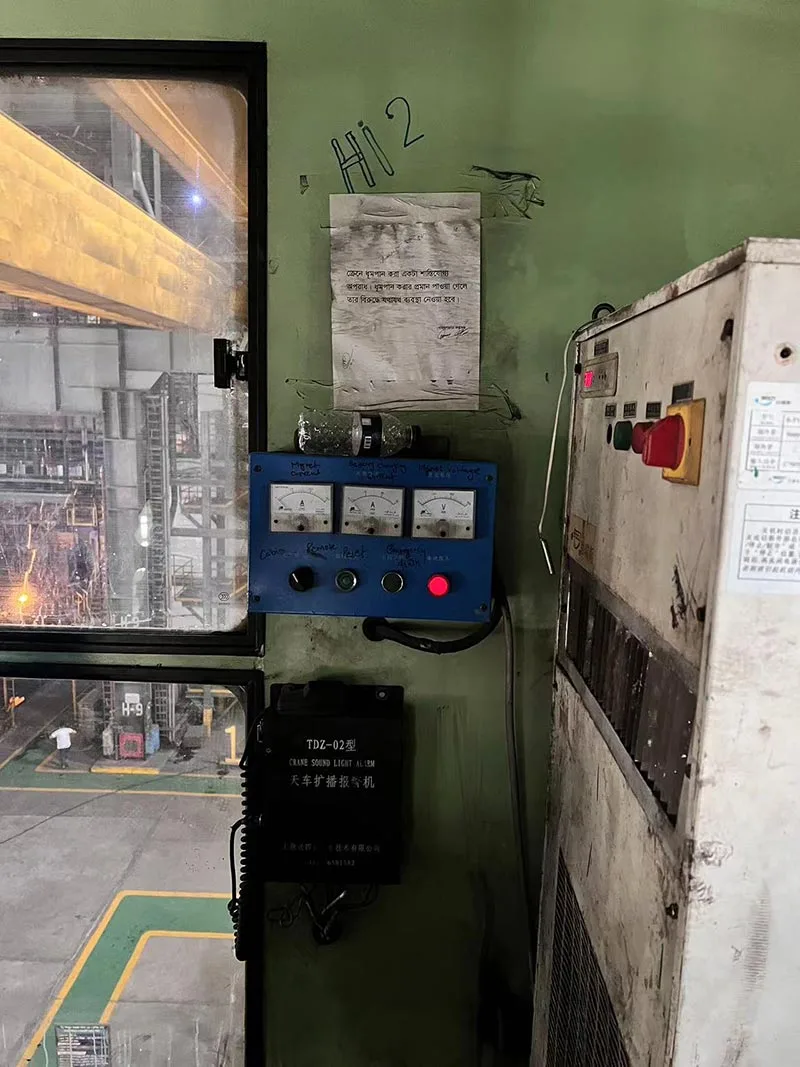

چگونه تهویه مطبوع جرثقیل اسپلیت HISURP را نصب کنیم؟

الف.  تأیید کنید که آیا موقعیت نصب اتصال لوله‌های مسی و سیم‌کشی برق را تسهیل می‌کند یا خیر.

ب. از صافی، افقی بودن و استحکام کافی فونداسیون اطمینان حاصل کنید و واحد بیرونی را با پیچ‌ها، مهره‌ها و واشرهای فنری 4-M12 به پایه‌های نصب وصل کنید.

ج.  یونیت داخلی به راحتی غلت می‌خورد زیرا بلند و نازک است، بنابراین باید از طریق محل نصب یکپارچه دستگاه به طور ایمن به پانل پشتی کابین راننده متصل شود.

D.  دستگاه نباید در جایی نصب شود که در معرض قطرات آب باشد، یا ممکن است باعث برق گرفتگی یا نشتی شود.

E.  قبل از نصب لوله‌های مبرد، رابط‌ها را بررسی کنید و رابط عقب را در حین وارد کردن لوله‌ها بسته نگه دارید و در داخل لوله‌ها گرد و غبار یا آب وجود نداشته باشد.

F.  واحدهای داخلی و خارجی به دریچه‌های قطع با سوکت‌های لوله‌های مسی مبرد در ابعاد Φ1/2 اینچ برای خط مایع و Φ3/4 اینچ برای خط گاز متصل می‌شوند. طول استاندارد 5 متر است. اگر باید کشیده باشد، کاربر باید هنگام سفارش دادن اخطار ویژه بدهد.

ز.  لوله‌های مسی باید با دقت زیادی به خم‌ها وصل شوند تا در صورت له شدن آن‌ها. یک دستگاه خم لوله برای این عملیات توصیه می شود. شعاع خمش (R) ≥70mm است. در صورت ترک خوردن یا شکستن لوله ها، خم شدن نباید تکرار شود.

H.  اتصالات پیچی داخلی و خارجی هر دو سر لوله ها باید محکم و محکم باشد (پیچ). جوشکاری باید تضمین شود که دارای درز جوش صاف و عاری از نشتی باشد.

I. 25 کیلوگرم بر سانتی متر² نیتروژن در شیر سرویس فشار کم تزریق می شود و آب صابون به طور یکنواخت روی اتصالات یا درزهای جوش لوله های مسی برای تشخیص نشتی اعمال می شود. اگر نیتروژن از شیر سرویس فشار کم خارج نشود، پمپاژ خلاء شروع می شود. اگر هر گونه نشتی کشف شد، باید پس از آزادسازی نیتروژن از بین برود و سپس دوباره تشخیص نشت انجام شود.

ج.  اگر هیچ خم آب بند در داخل واحد قرار داده نشده است، آب بند آب خم باید در خروجی واحد داخلی قرار گیرد تا به آرامی آب تغلیظ شده تخلیه شود. لوله های زهکشی باید در محلی پایین تر از تشت آب واحد نصب شوند.

K.  کلیه سیم‌ها و کابل‌ها باید طبق نمودار شماتیک سیم‌کشی همراه با دستگاه به درستی و ایمن وصل شوند و خراشیدگی یا له شدن کابل‌ها با فشار دادن صفحه خط و غیره قطعاً ممنوع است.

L. خطوط منبع تغذیه همانطور که در طرح کلی نشان داده شده است از طریق ورودی منبع تغذیه و خط کنترل وارد می شوند و سپس به پایانه های "L1، L2، L3" و PE متصل می شوند. خطوط دیگر باید در همان جهت خط منبع تغذیه گذاشته شوند، همانطور که در نمودار مدار توضیح داده شده است. هنگام عبور از سوراخ‌های مسیریابی، تمام کابل‌ها باید با شلنگ فلزی پوشانده شوند و با نوارها محکم بسته شوند.

M.   هادی‌های مسی با قطر مناسب مطابق جدول سیم‌کشی برق کولر گازی زیر انتخاب می‌شوند و مطابق با نمودار مدار ارائه شده به همراه دستگاه متصل می‌شوند.

سیم کشی برق کولر گازی

N.  پس از اتصال لوله‌ها، سیم‌ها و لوله‌های زهکشی، از روبان‌ها برای اتصال لوله‌های مسی، سیم‌ها و لوله‌های زهکشی در فاصله 200 تا 300 میلی‌متر استفاده می‌شود. لوله های اتصال باید از عایق حرارتی خوبی برخوردار باشند، زیرا دمای بالای لوله های مسی در معرض ممکن است به سیم های اتصال و لوله های زهکشی آسیب برساند.

O. پوشش الکتریکی و شبکه ورودی هوای واحد داخلی باید به خوبی قرار داده شوند. پانل یونیت خارجی در عقب قرار می گیرد. واحد الکتریکی شده و در تست عملیات خنک کننده (به مدت 20-30 دقیقه) قرار می گیرد. در صورت بروز هرگونه لرزش، نشتی یا خرابی غیرعادی و غیره باید فوراً رفع شود. همچنین نحوه استفاده از کولر گازی باید به کاربر آموزش داده شود.

P.  اگر دستگاه مجهز به محافظ‌های خرابی فاز و ضد فاز است، باید بررسی کنید که آیا منبع تغذیه مطابق با مقررات محلی مربوطه (مانند کد ملی برق) به درستی وصل شده است یا خیر. ولتاژ نباید بیش از 15% ولتاژ نامی باشد.

س.  اگر جایی که دستگاه نصب شده است در معرض تشعشعات جدی ناشی از منابع دمای بالا قرار گیرد، کاربر باید بین منبع و دستگاه حفاظ قرار دهد.

سفارشی سازی تهویه مطبوع جرثقیل اسپلیت HISURP

*ضد خوردگی

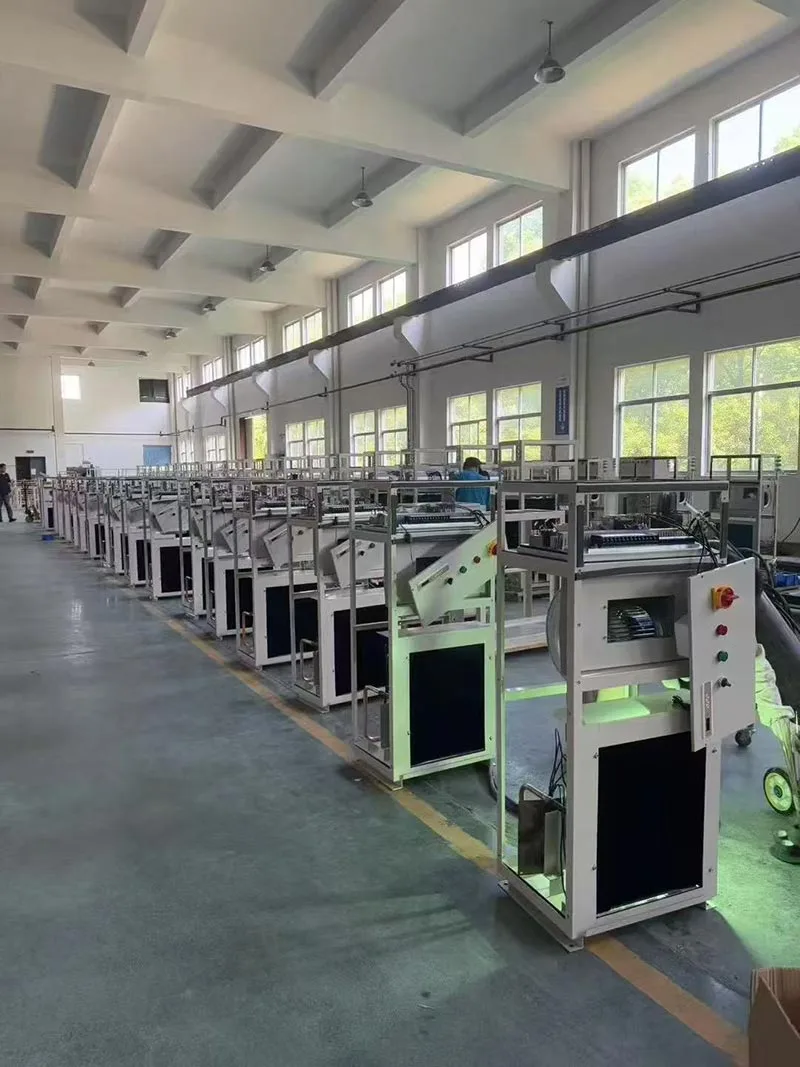

گزینه های حفاظت در برابر خوردگی مبدل حرارتی عبارتند از: رنگ آمیزی. الکتروفورز؛  نانو الکتروفورز; باله های آلومینیومی لوله مسی تصویر زیر نمودار شماتیک الکتروفورز را نشان می دهد.

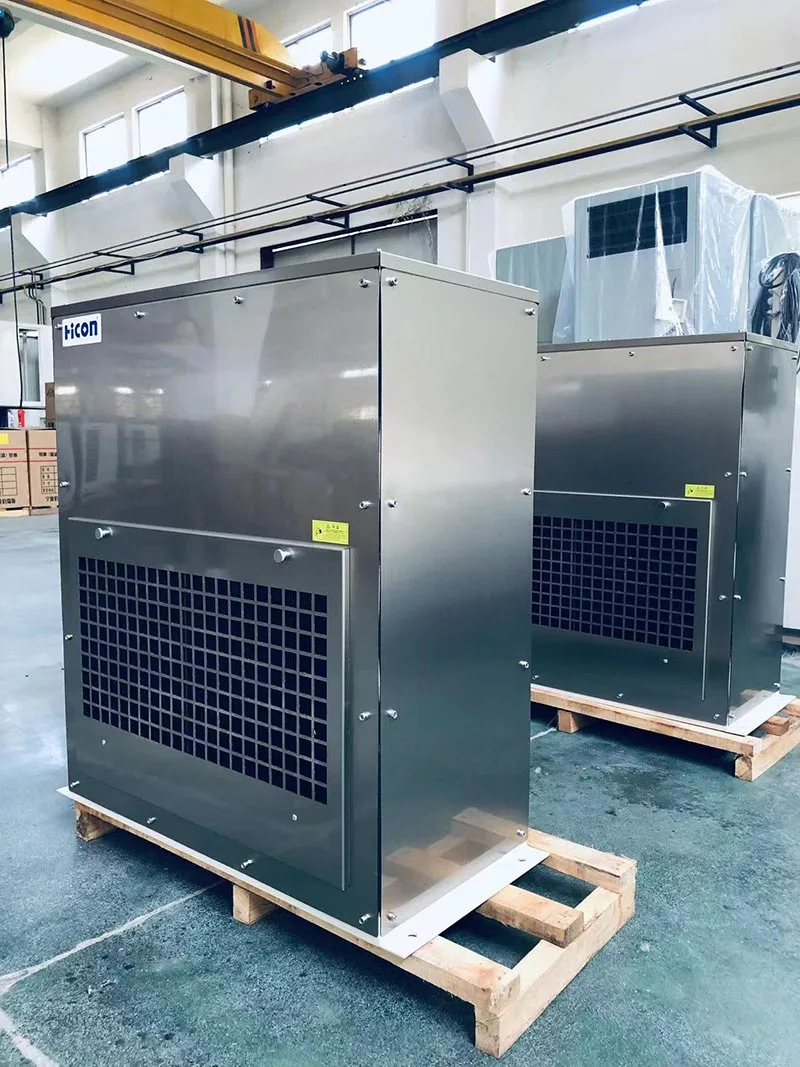

گزینه های حفاظت از خوردگی ورق فلزی عبارتند از: رنگ آمیزی (استاندارد C3). الکتروفورز ورق گالوانیزه + نقاشی; و فولاد ضد زنگ تصویر زیر نمودار شماتیک فولاد ضد زنگ را نشان می دهد.

*ضد انفجار

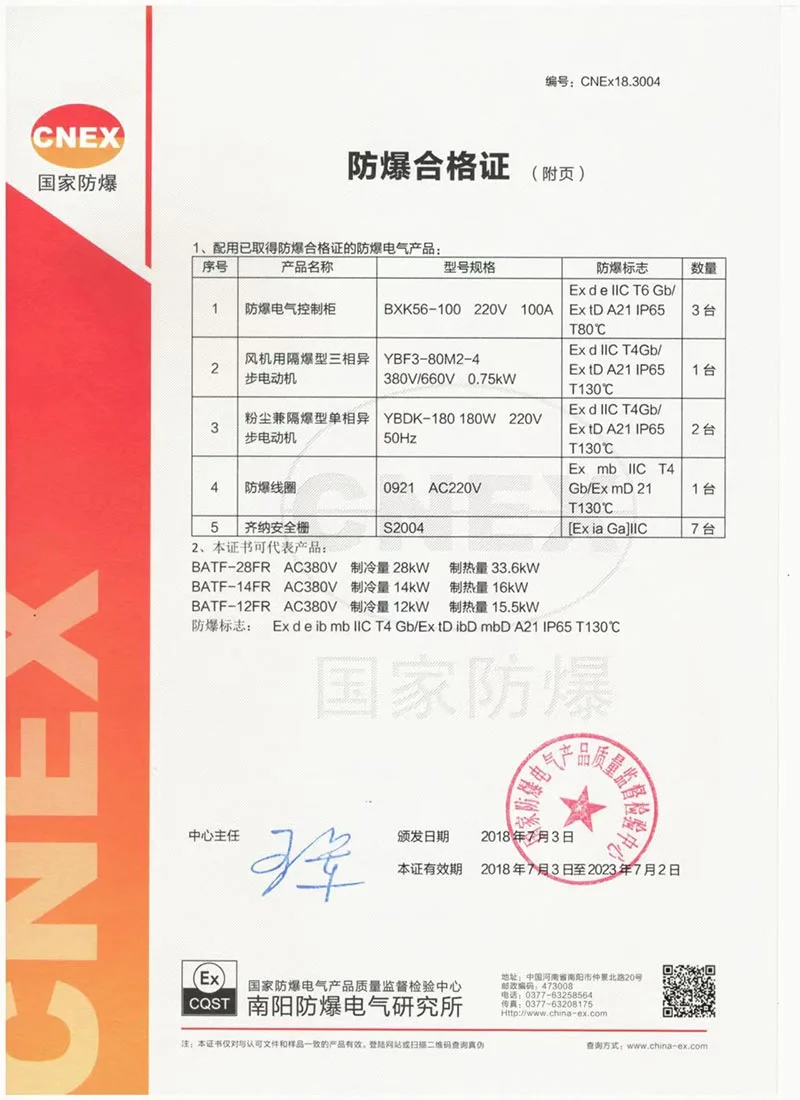

کولر گازی اسپلیت کرین HISURP دارای گواهینامه CNEX می باشد.

BT4 در درجه اول برای مناطق گاز خطرناک منطقه 2 مناسب است، با حداکثر دمای سطحی که بیش از 135 درجه سانتیگراد نیست (معمولاً استفاده می شود).

CT4 برای هر دو منطقه گاز خطرناک منطقه 1 و منطقه 2 مناسب است، همچنین با حداکثر دمای سطحی که بیش از 135 درجه سانتیگراد نیست.

و HISURP می تواند هر یک از آنها را انجام دهد.
