پمپ حرارتی هوا خنک EVI
  • پمپ حرارتی هوا خنک EVIپمپ حرارتی هوا خنک EVI

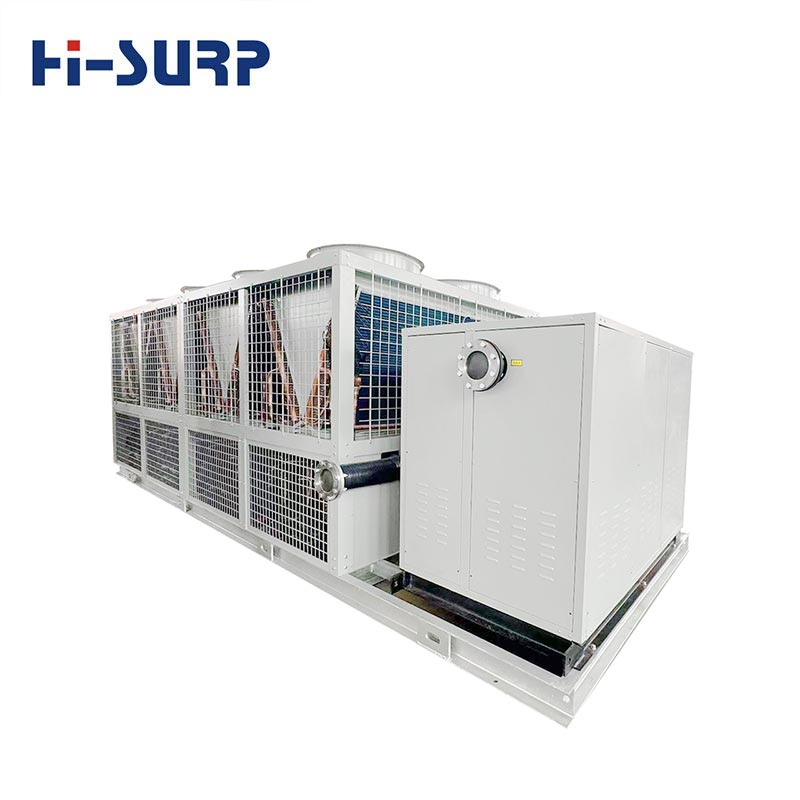

پمپ حرارتی هوا خنک EVI

پمپ حرارتی هوا خنک Hisurp EVI یک واحد با کارایی بالا، با کیفیت بالا است که از فناوری تزریق بخار پیشرفته (EVI) مبتنی بر پمپ‌های چیلر/حرارت هوا خنک سنتی استفاده می‌کند. به ویژه برای پروژه هایی با ظرفیت گرمایش بالا در محیط های با دمای پایین (مانند مناطق شمالی، آب و هوای سرد، یا سناریوهای گرمایش فرآیند) مناسب است.

EVI چیست

EVI (تزریق بخار تقویت شده) برای پمپ حرارتی هوا خنک EVI فناوری است که کمپرسور را بهبود می بخشد. عملکرد از طریق تزریق گاز میانی (الکترو تزریق). اصل اصلی آن این است:

  • در طی فرآیند فشرده سازی کمپرسور، بخشی از بخار مبرد، توسط یک ماده واسط پردازش می شود. مبدل حرارتی، معرفی شده است.
  • این باعث افزایش دبی جرمی دبی کمپرسور و آنتالپی می شود.
  • در نتیجه به طور قابل توجهی ظرفیت گرمایش در دمای پایین و راندمان سیستم را بهبود می بخشد.

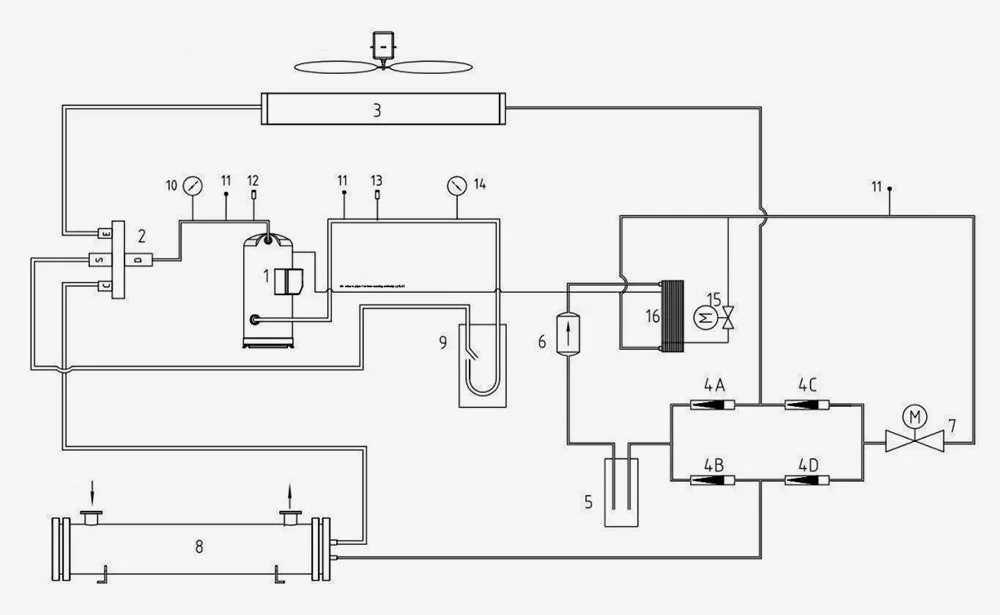

پمپ حرارتی هوا خنک EVI چگونه کار می کند

  • 1. کمپرسور اسکرول
  • 2. شیر چهار طرفه
  • 3. مبدل حرارتی سمت هوا
  • 4. شیر چک
  • 5. مخزن مایع با فشار بالا
  • 6. فیلتر خشک
  • 7. شیر انبساط الکترونیکی
  • 8. مبدل حرارتی پوسته و لوله
  • 9. جداکننده گاز و مایع
  • 10. فشار سنج (حذف شده)
  • 11. شیر سوزنی فرآیند
  • 12. کلید فشار قوی
  • 13. کلید فشار پایین
  • 14. فشارسنج کم (حذف شده)
  • 15. آنتالپی- افزایش شیر انبساط الکترونیکی
  • 16. اکونومایزر افزایش دهنده آنتالپی گاز


توجه: دو خط چرخه تبرید است، تک خط چرخه افزایش آنتالپی جت است

How does EVI Air Cooled Heat Pump work

در طول عملیات گرمایش پمپ حرارتی بادوام هوا خنک EVI، مسیر گردش مبرد به صورت زیر است: کمپرسور 1 → شیر چهار طرفه 2 → مبدل حرارتی پوسته و لوله 9 → شیر برگشت 4B → مخزن مایع فشار بالا 5 → فیلتر خشک 6 ← شیر انبساط الکترونیکی 7 ← چک سوپاپ 4C ← مبدل حرارتی سمت هوا 3 ← شیر چهار طرفه 2 ← گاز مایع جداکننده 9 ← کمپرسور 1

مدار افزایش آنتالپی جت عبارت است از: خروجی مبدل حرارتی صفحه ← افزایش آنتالپی انبساط الکترونیکی دریچه → صفحه مبدل حرارتی → کمک فنر → کمپرسور

این نمودار یک سیستم واحد است و سیستم دیگر با این سیستم سازگار است.

ویژگی ها

Strong Heating Capacity at Low Temperatures

ظرفیت گرمایش قوی در دماهای پایین

پمپ های حرارتی معمولی که با هوا خنک می شوند افت عملکرد قابل توجهی زیر -5 درجه را تجربه می کنند.
پمپ های حرارتی پیشرفته EVI با هوا خنک می توانند در دمای محیطی 20- درجه سانتیگراد یا حتی کمتر به طور پایدار کار کنند.

Significantly Improved Heating Capacity

ظرفیت گرمایشی به طور قابل توجهی بهبود یافته است

ظرفیت گرمایش در شرایط دمای پایین 20٪ تا 40٪ افزایش می یابد.

Higher Energy Efficiency

بهره وری انرژی بالاتر

بهبود COP و کاهش مصرف انرژی عملیاتی.

Safer Compressor Operation

عملکرد کمپرسور ایمن تر

دمای اگزوز را به طور موثر کاهش می دهد و خطر گرم شدن بیش از حد را به حداقل می رساند.

آماده سازی قبل از نصب

1. هنگام حمل و نقل به محل نصب، پمپ حرارتی هوا خنک EVI باید مطابق لیست بسته بندی برای همه موارد به دقت بررسی شود. در صورت آسیب یا مفقود شدن قطعات، باید فوراً به کارخانه هیسورپ اطلاع داده شود.
2. کاربر باید یک پایه سفت و سخت غیر قابل تغییر شکل یا پایه بتنی تهیه کند. فونداسیون باید صاف باشد و بتواند وزن خود پمپ حرارتی خنک کننده هوا EVI را تحمل کند: برای کل واحد، می توان آن را مستقیماً بر روی تیر باربر طبق نقشه قرار داد (پیوست I را ببینید).
3. پمپ حرارتی هوا خنک EVI را می توان در مکانی با تهویه مناسب مانند پشت بام، بالکن یا هر مکان مناسب نصب در نزدیکی مکان های تهویه مطبوع قرار داد. فضای تهویه کافی در اطراف دستگاه وجود داشته باشد و نباید کمتر از 1.5 متر در اطراف جلو و عقب و چپ و راست دستگاه وجود داشته باشد. نباید مانعی وجود داشته باشد که بر جریان هوا در فاصله 5 متری خروجی هوا تأثیر بگذارد. فاصله بین واحد و سطح ورودی هوای واحد نباید کمتر از 3 متر باشد تا از تداخل متقابل هر واحد جلوگیری شود و بر عملکرد عادی واحد تأثیر بگذارد (به پیوست II مراجعه کنید).
4. لوله های اتصال پمپ حرارتی هوا خنک EVI و خود واحد باید بر اساس استانداردهای محلی HVAC آماده شوند.

موارد پروژه

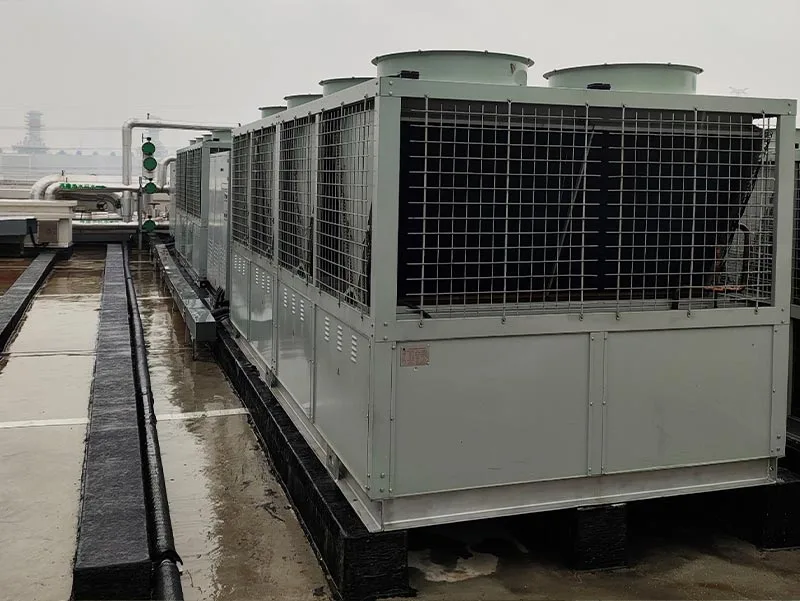

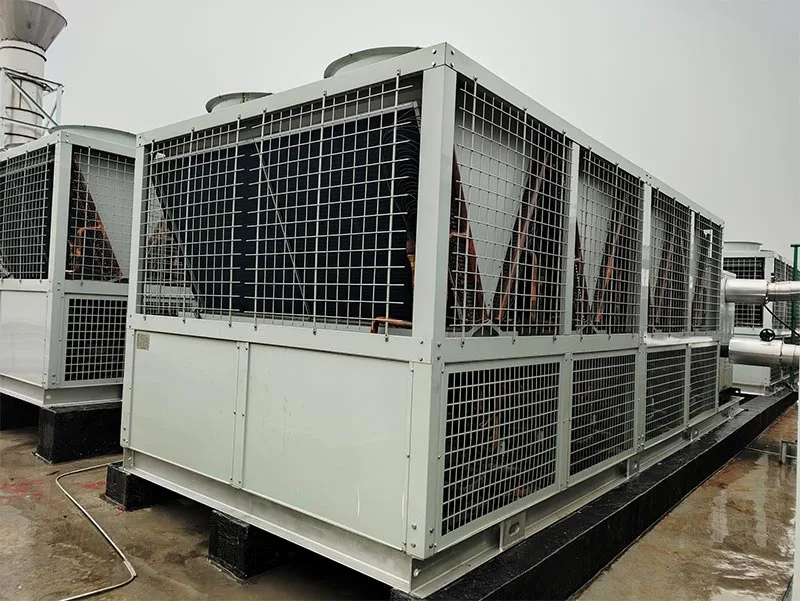

پمپ های حرارتی هوا خنک EVI در پشت بام نصب می شوند.

Project CasesProject Cases
